BSGQ-1型防爆火灾声光报警器
一、概述
BSGQ-1型防爆火灾声光报警器，能同各类火灾报警控制器或其它控制器配合使用。当生产现场发生事故或火灾等紧急情况需要发出声光警报时，火灾报警控制器送来的控制信号启动声光报警电路，发出声和光报警信号，完成报警目的。也可同手动报警按钮配合使用，达到简单的声、光报警目的。 本产品为隔爆型、防爆等级为ExdⅡCT6和ExdⅡBT6。本产品符合GB3836.1—2000《爆炸性环境用防爆电气设备通用要求》及GB3836.2—2000《爆炸性环境用防爆电气设备隔爆型“d”》标准。适用于石油、化工、冶金、军工、制药等含有易燃易爆混合气体的场所，并经国家指定的检验单位检验合格，取得了防爆合格证书。
二、主要技术参数
1、防爆标志：ExdⅡCT6/DIPA21 TA,T6  IP66
2、温度范围：－30℃～＋50℃
3、相对湿度：≤95％
4、大气压力：80～110KPa
5、电源电压：DC24V AC220V
6、报警时工作电流：DC24V≤600mA 、AC220V≤60mA
7、声响强度：≥110dB

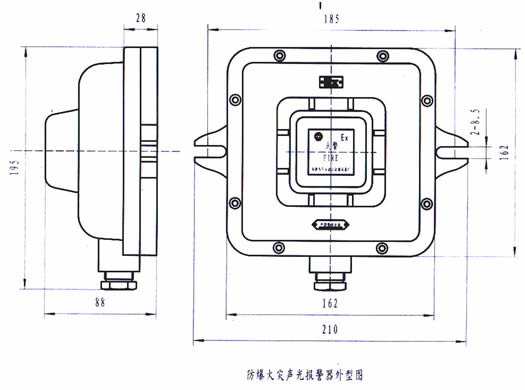

8、外型尺寸：210×195×88(㎜)
9、重　　量：2.19kg

三、安装与布线
1、根据现场情况用M6膨胀螺钉或M6螺钉通过火灾声光报警器的安装口将火灾声光报警器防爆外壳固定在墙壁上，连接电缆外径为φ6～8mm的橡塑电缆，电缆的防爆进线口为M22×1.5螺纹，可与镀锌护管或BNG15×700防爆挠管连接，也可以用防爆封口螺帽锁紧。

2、接线方法：松开火灾声报警器外壳的固定螺丝， 打开火灾声光报警器隔爆腔，按照图39 BSGQ—1型防爆火灾声光报警器布线示意图，将控制线分极性分别接在火灾声光报警器接线端子的+、—两端。连线接好后，将火灾声光报警器的防爆上盖上好，防爆面紧固螺钉应均匀拧紧，注意防爆面不要夹杂导线或其它异物。
3、布线要求：要求线间、线与大地间绝缘阻抗大于20MΩ，探测总线回路单根线路电阻小于20Ω。

四、注意事项
1、严禁在易燃易爆场所带电拆卸。
2、安装时不要损伤防爆面，并保持其清洁。防爆面紧固螺钉应均匀拧紧， 注意防爆面不要夹杂导线或其它异物。
3、控制线应与强电磁场导体分开敷设，如无法避开， 探测总线电缆应采用带屏蔽线的铠装电缆，并确保屏蔽线接地良好。
4、长期使用要定期检测防爆火灾声光报警器的性能是否完好， 如失效或损坏时要由专业人员进行维修。
